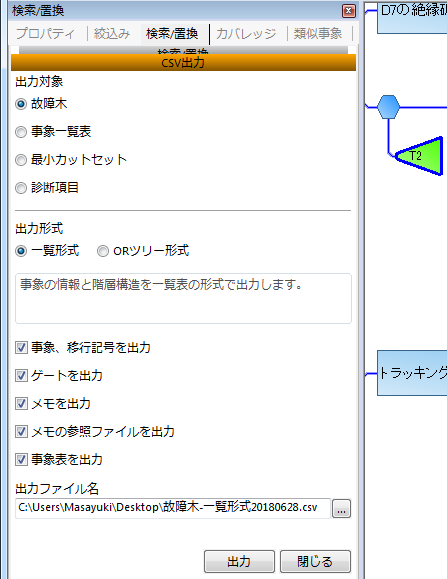

[CSV出力]サブウィンドウ

[CSV出力]コマンドの実行によって表示されます。

[CSV出力]サブウィンドウでは、故障木・事象一覧表等のデータをCSV形式でファイルに出力することができます。
出力されるCSVにはビューの選択に関わらず全事象（トップビュー）の情報が含まれます。

出力対象

[故障木]ラジオボタン
故障木の情報を出力します。出力形式は、故障木一覧形式と故障木ORツリー形式が選択できます。

[事象一覧表]ラジオボタン
事象一覧表の情報を事象一覧表形式で出力します。

[最小カットセット]ラジオボタン
最小カットセットの情報を最小カットセット形式で出力します。

[診断項目]ラジオボタン
診断項目の情報を診断項目形式で出力します。

出力対象に故障木を選択した場合、以下の出力形式の入力が求められます。

出力形式

[一覧形式]ラジオボタン
故障木の情報を故障木一覧形式で出力します。

[ORツリー形式]ラジオボタン
故障木の情報を故障木ORツリー形式で出力します。

出力形式に故障木一覧形式を選択した場合、以下の出力項目の入力が求められます。

[事象、移行記号を出力]チェックボックス
事象、移行記号を出力します。

[ゲートを出力]チェックボックス
ゲートを出力します。

[メモを出力]チェックボックス
メモを出力します。

[メモの参照ファイルを出力]チェックボックス
メモの参照ファイルを出力します。

[事象表を出力]チェックボックス
事象表を出力します。

[出力ファイル名]入力欄
出力するCSVのファイル名を表示します。入力はできません。

[出力ファイル名 ...]ボタン
ファイルダイアログを表示します。ファイルダイアログで選択されたファイル名を[出力ファイル名]入力欄に入力します。

[出力]ボタン
CSVを出力します。

[閉じる]ボタン
[CSV出力]サブウィンドウを閉じます。
