故障木ORツリー形式

故障木ORツリー形式は、[CSV出力]サブウィンドウで出力することができるCSV形式です。
また[CSV入力]サブウィンドウで入力することもできます。

故障木ORツリー形式は、FT図の横向きツリーをそのままCSV形式の表に置き換えたものです。
置き換えは以下のルールで行われます。

• 表に出力するのは事象のみ。ゲートは出力しない。

• 移行先記号は出力しない。

• トップ事象を１列目、次の中間事象を２列目・・・と出力する。

• 事象は上詰めで出力する。


以下の例のようになります。

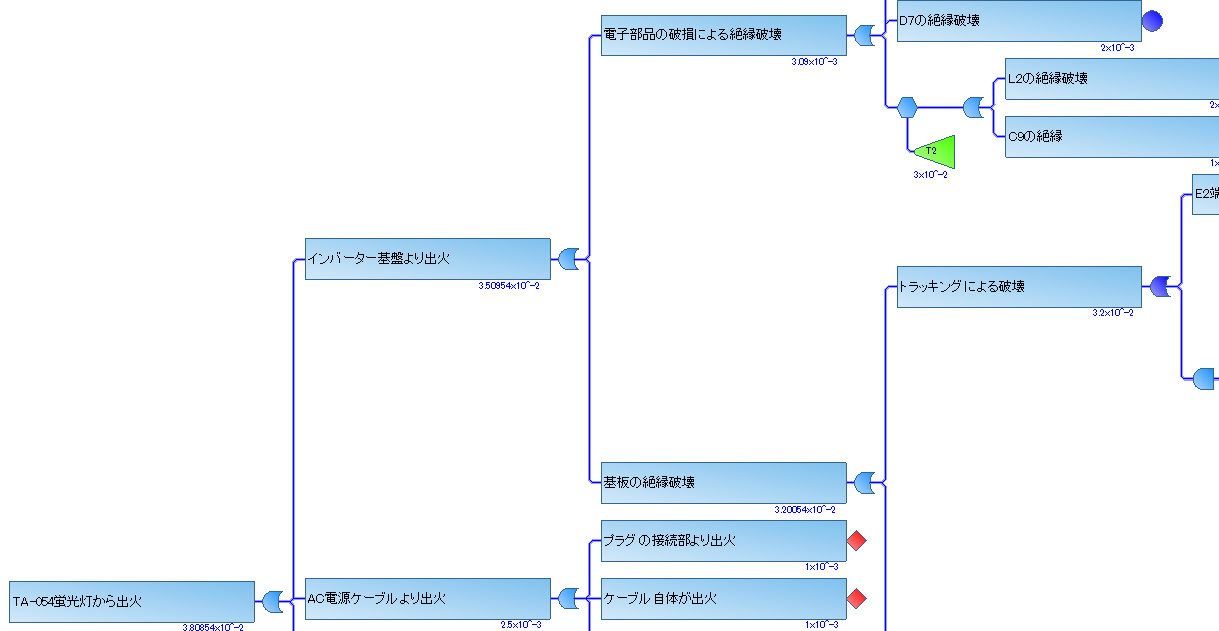

出力の元となる故障木

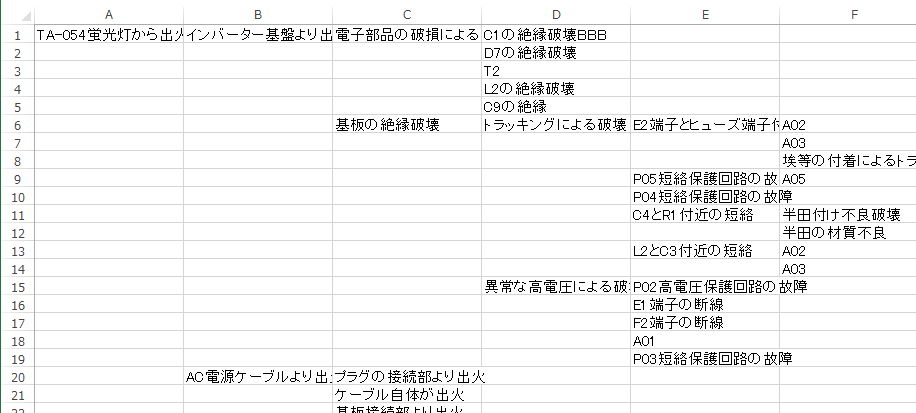

出力されたCSV

参照: 検索文字列の形式/[CSV出力]サブウィンドウ/CSVファイルの形式/[CSV入力]サブウィンドウ
キーワード: 故障木ORツリー形式
