事象

FTAStudioでは、以下の種類の事象が扱えます。

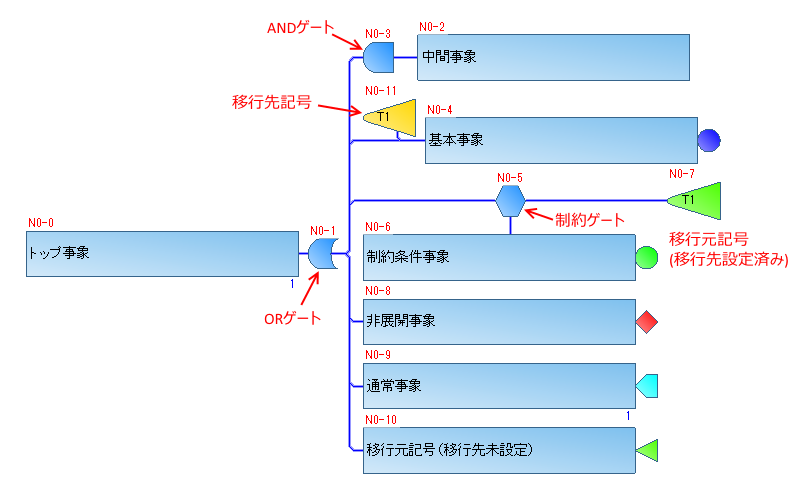

横向きツリー、シンプルスタイルの場合

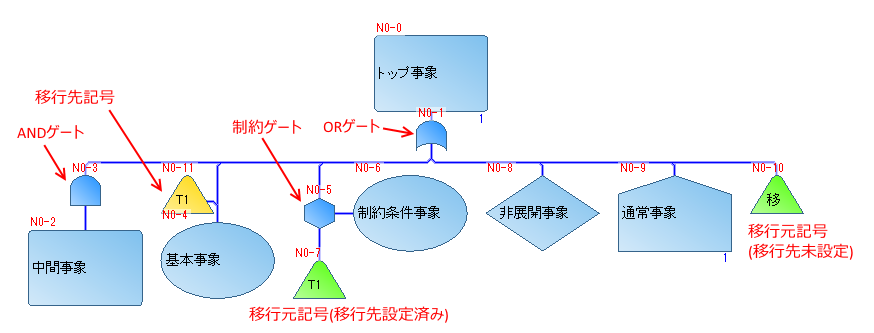

縦向きツリー、JISスタイルの場合

N0-0 ... トップ事象
N0-2 ... 中間事象
N0-4 ... 基本事象
N0-6 ... 制約条件事象
N0-8 ... 非展開事象
N0-9 ... 通常事象
N0-7 ... 移行元記号（移行先設定済み）
N0-10 ... 移行元記号（移行先未設定）
N0-11 ... 移行先記号

※FTAStudioでは移行記号を事象の一種として扱います。

事象には、事象内容、生起確率、備考、塗りつぶし色が設定可能です（トップ事象、中間事象では生起確率は自動計算されます）。
故障木画面、印刷レイアウト画面の事象のイメージには、事象内容、備考、生起確率、ノードIDが表示されます。

参照: ノード/[事象]プロパティウィンドウ/[他の事象を複写]サブウィンドウ/[移行先設定]サブウィンドウ/[類似事象]ウィンドウ/最小カットセット画面
キーワード: 事象/記号
