印刷レイアウト画面

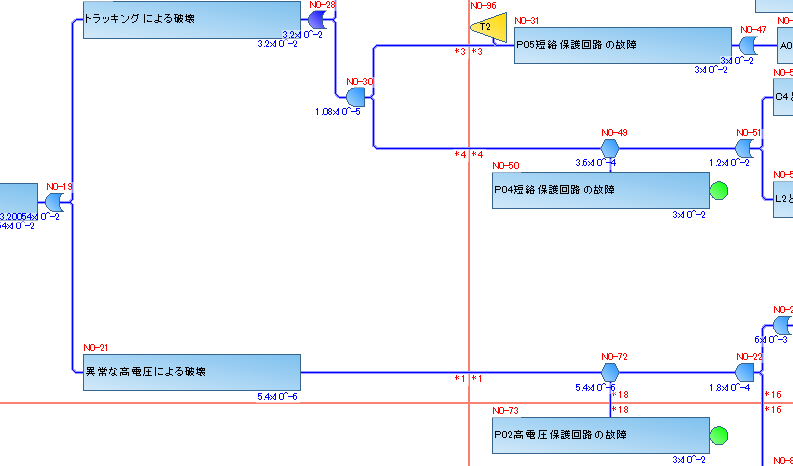

故障木画面の内容を、印刷用にレイアウトして表示します。

事象、ゲートはページ区切り線を避けて配置され、ページをまたがった接続線には、対応をわかりやすくするための対応番号が振られます。

機能一覧
ノード追加アイコンが表示されない点を除いて故障木画面の機能を全て含みます。
更に、以下の機能が追加されています。

ページ区切り線を避けた配置
ノード（事象、ゲート）を木構造にレイアウトする際、ページ区切り線を避けて配置されます。

対応番号の表示
ページ区切り線を表示される場合には、ページ区切り線によって切断される接続線の断面に、対応番号が付加されます。

印刷
スクリーンに表示されている画像をそのまま印刷させることができます。

Excel出力
スクリーンに表示されている画像をExcelのレポートに挿入できます。

画像出力
スクリーンに表示されている画像を画像ファイルに出力できます。

参照: 故障木画面/[画像出力]サブウィンドウ/[ページ区切り表示]コマンド/[印刷]ダイアログ/[プリンターの設定]ダイアログ/[事象表設定]プロパティタブ
