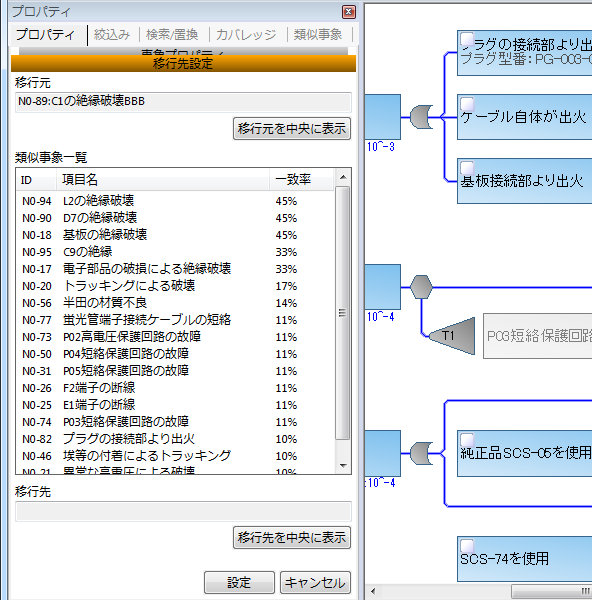

[移行先設定]サブウィンドウ

[移行先設定]コマンドの実行によって表示されます。

移行先が設定可能な事象が選択されているときに表示できます。
スクリーンはチェックボックス付き故障木画面とチェックボックス付き事象一覧表画面が表示可能です。
キャンバスに表示されたスクリーンでは、移行先として一つだけチェックボックスをONにできます。

[移行元]表示欄
[移行先設定]サブウィンドウを表示する直前に選択されていた事象の事象内容が表示されます。

[移行元を中央に表示]ボタン
[移行元]表示欄で表示されている事象を選択し、スクリーン中央に表示させます。

[類似事象一覧]リスト
[移行元]表示欄で表示されている事象に類似する事象の一覧が表示されます。
項目をクリックすることで、対象となる事象を選択状態としスクリーン中央に表示させることができます。

[移行先]表示欄
スクリーンで事象チェックボックスにONを設定した事象の事象内容が表示されます。

[移行先を中央に表示]ボタン
[移行先]表示欄で表示されている事象を選択し、スクリーン中央に表示させます。

[設定]ボタン
[移行先]表示欄に表示されている事象を、[移行元]表示欄に表示されている事象の移行先に設定します。
[移行先設定]サブウィンドウで選択されていた事象は、移行元記号に変更されます。
[移行先設定]サブウィンドウを閉じます。

[キャンセル]ボタン
[移行先設定]サブウィンドウを閉じます。
移行先は設定しません。

参照: [FMEA表インポート]サブウィンドウ/[移行先設定]コマンド/[移行元/移行先検索]サブウィンドウ/移行元記号/故障木一覧形式/チェックボックス付き事象一覧表画面
キーワード: [移行先設定]サブウィンドウ/移行先
