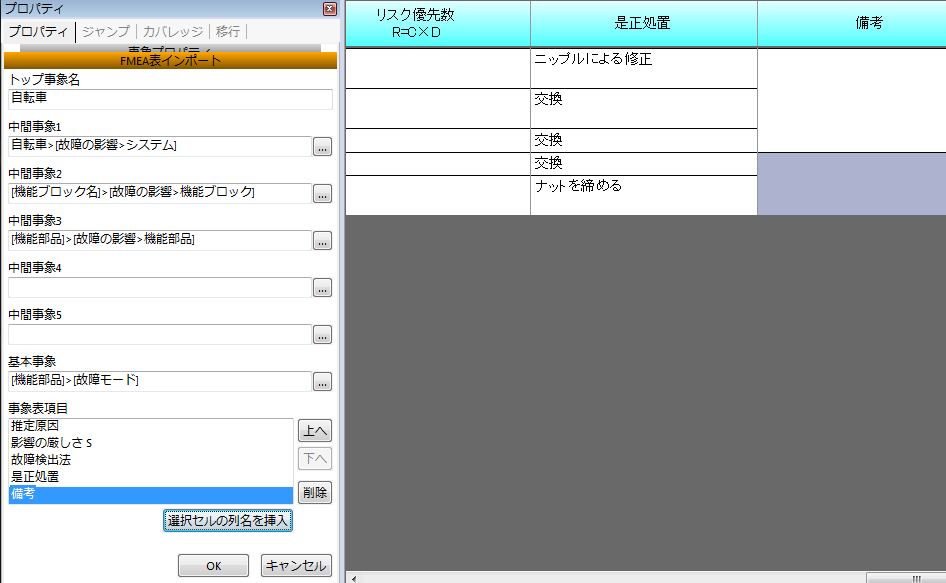

[FMEA表インポート]サブウィンドウ

[FMEA表から新規作成]コマンドから表示されます。

スクリーンにはFMEA表が表示されます。
[トップ事象]入力欄、[基本事象]入力欄は入力が必須となります。[中間事象]入力欄は必要な分だけ入力します。

[トップ事象]入力欄
作成されるFT図のトップ事象の事象内容を入力します。必須項目です。

[中間事象1]入力欄
作成されるFT図のトップ事象の下の中間事象の内容を入力します。

[中間事象1 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[中間事象2]入力欄
作成されるFT図の中間事象1の下の中間事象の内容を入力します。

[中間事象2 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[中間事象3]入力欄
作成されるFT図の中間事象2の下の中間事象の内容を入力します。

[中間事象3 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[中間事象4]入力欄
作成されるFT図の中間事象3の下の中間事象の内容を入力します。

[中間事象4 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[中間事象5]入力欄
作成されるFT図の中間事象4の下の中間事象の内容を入力します。

[中間事象5 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[基本事象]入力欄
作成されるFT図の基本事象の内容を入力します。必須項目です。

[基本事象 ...]ボタン
[事象定義入力]サブウィンドウを表示し、入力を補助します。

[事象表項目]リスト
作成されるFT図の事象下に作成される事象表の項目を表示します。

[上へ]ボタン
選択された[事象表項目]リストの項目を上へ移動させます。

[下へ]ボタン
選択された[事象表項目]リストの項目を下へ移動させます。

[削除]ボタン
選択された[事象表項目]リストの項目を削除します。

[選択セルの列名を挿入]ボタン
スクリーンに表示されたFMEA表で選択されたセルの列名をリストに追加します。

[OK]ボタン
入力された情報を元に、FT図を作成します。
[FMEA表インポート]サブウィンドウを閉じて[事象]プロパティウィンドウに戻ります。

[キャンセル]ボタン
[FMEA表インポート]サブウィンドウを閉じて[事象]プロパティウィンドウに戻ります。
FT図は作成しません。
