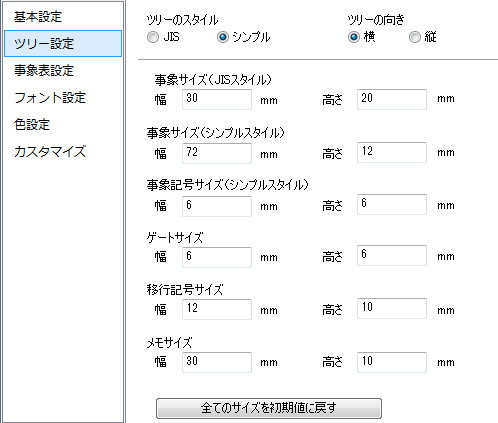

[ツリー設定]プロパティタブ

現在編集しているドキュメントの故障木の表示形式を設定します。
ここで設定された情報はドキュメントファイルに記録されます。

ツリーのスタイル＞[JIS]ラジオボタン
故障木を下図のようなJISスタイルで表示します。


ツリーのスタイル＞[シンプル]ラジオボタン
故障木を下図のようなシンプルスタイルで表示します。


ツリーの向き＞[横]ラジオボタン
故障木を左から右へ向かう横向きで表現します。


ツリーの向き＞[縦]ラジオボタン
故障木を上から下へ向かう縦向きで表現します。


事象サイズ（JISスタイル）＞[幅]入力欄
JISスタイルの故障木において、事象（中間、基本等）の幅を設定します。

事象サイズ（JISスタイル）＞[高さ]入力欄
JISスタイルの故障木において、事象（中間、基本等）の高さを設定します。

事象サイズ（シンプルスタイル）＞[幅]入力欄
シンプルスタイルの故障木において、事象（中間、基本等）の幅を設定します。

事象サイズ（シンプルスタイル）＞[高さ]入力欄
シンプルスタイルの故障木において、事象（中間、基本等）の高さを設定します。

事象記号サイズ（シンプルスタイル）＞[幅]入力欄
シンプルスタイルの事象（基本、非展開等）矩形に付属する記号の幅を設定します。

事象記号サイズ（シンプルスタイル）＞[高さ]入力欄
シンプルスタイルの事象（基本、非展開等）矩形に付属する記号の高さを設定します。

ゲートサイズ＞[幅]入力欄
ゲートの幅を設定します。

ゲートサイズ＞[高さ]入力欄
ゲートの高さを設定します。

移行記号サイズ＞[幅]入力欄
移行記号の幅を設定します。

移行記号サイズ＞[高さ]入力欄
移行記号の高さを設定します。

メモサイズ＞[幅]入力欄
メモの幅を設定します。

メモサイズ＞[高さ]入力欄
メモの高さを設定します。

[全てのサイズを初期値に戻す]ボタン
全てのサイズをシステムが規定する初期値に戻します。

参照: [基本設定]プロパティタブ/故障木画面/[オプション]ダイアログ
キーワード: [ツリー設定]プロパティタブ
