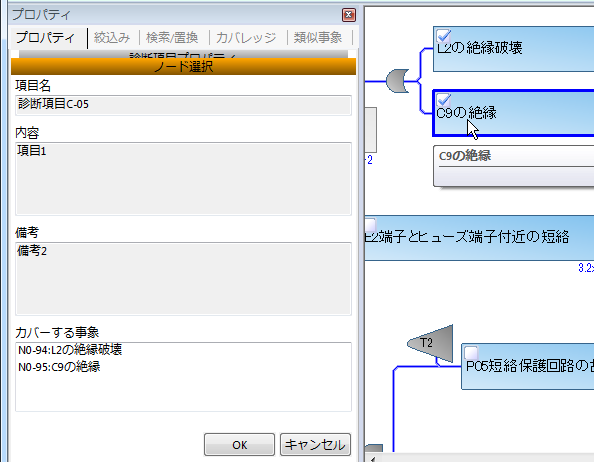

[カバーするノード選択]サブウィンドウ

[診断項目]プロパティウィンドウの[カバーする事象]リストの[編集]ボタンをクリックすることで表示されます。

スクリーンはチェックボックス付き故障木画面とチェックボックス付き事象一覧表画面が表示可能です。
スクリーンのチェックボックスは、複数個がONにできます。

[項目名]表示欄
[診断項目]プロパティウィンドウで選択されていた診断項目の項目名が表示されます。

[内容]表示欄
[診断項目]プロパティウィンドウで選択されていた診断項目の内容が表示されます。

[備考]表示欄
[診断項目]プロパティウィンドウで選択されていた診断項目の備考が表示されます。

[カバーする事象]リスト
[診断項目]プロパティウィンドウで選択されていた診断項目がカバーする事象の一覧が表示されます。
スクリーンで事象チェックボックスにONを設定した事象の事象内容が全て表示されます。
項目をクリックすることで、対象となる事象を選択状態としスクリーン中央に表示させることができます。

[OK]ボタン
[カバーする事象]リストの内容を、[診断項目]プロパティウィンドウの[カバーする事象]リストに複写します。
[カバーするノード選択]サブウィンドウを閉じます。

[キャンセル]ボタン
[カバーするノード選択]サブウィンドウを閉じます。
[カバーする事象]リストの内容は変更しません。

参照: [FMEA表インポート]サブウィンドウ/チェックボックス付き事象一覧表画面/チェックボックス付き故障木画面/[診断項目]プロパティウィンドウ/サブウィンドウ/サイドウィンドウ
キーワード: [カバーするノード選択]サブウィンドウ/カバーするノード選択/カバーするノードを選択/カバーするノードの選択
