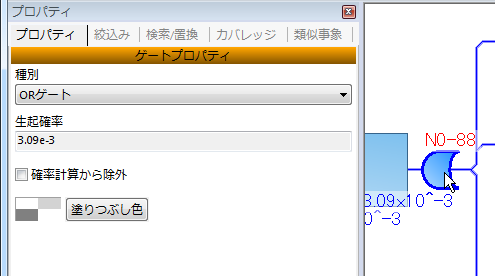

[ゲート]プロパティウィンドウ

[ゲート]プロパティウィンドウは、ゲートを選択した場合に表示される[プロパティ]ウィンドウの種類です。

故障木画面、印刷レイアウト画面、ゲート一覧表画面、最小カットセット画面で有効です。

[ゲート種別]プルダウンリスト
選択されたゲートの種別が表示されます。リストの項目を選択することでゲートの種別を変更することができます。
リストには、選択されたゲートから変更可能なゲートの種別のみが表示されます。

[生起確率]表示欄
選択されたゲートの生起確率が表示されます。

[確率計算から除外]チェックボックス
選択されたゲートを確率計算から除外する場合にONにします。

[塗りつぶし色]ボタン
[色を選択]ダイアログが表示されます。ダイアログで選択された色が選択されたゲートの背景色として設定されます。

参照: [事象]プロパティウィンドウ/[プロパティ]ウィンドウ
キーワード: [ゲート]プロパティウィンドウ/ゲートプロパティ
