FTAStudio

FTAStudio3.0  2018年7月9日リリース


FTAStudio

FTA(Fault Tree Analysis:故障木解析)は、故障や事故を木構造を使ってトップダウンに分析する手法です。
FMEA(Failure Mode and Effect Analysis)は、個々の部品の故障モードを列挙し、ボトムアップに分析する手法です。
FTAStudioは、FMEA表およびFT図の作成、入力支援、レポート出力等、幅広くFTAおよびFMEAをサポートするアプリケーションプログラムです。


FTAツールの主な機能


FTAStudio

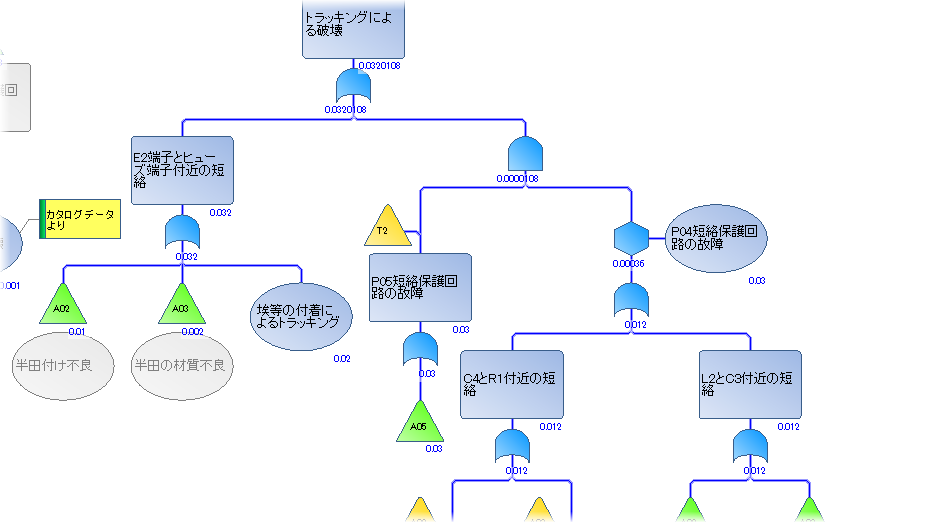

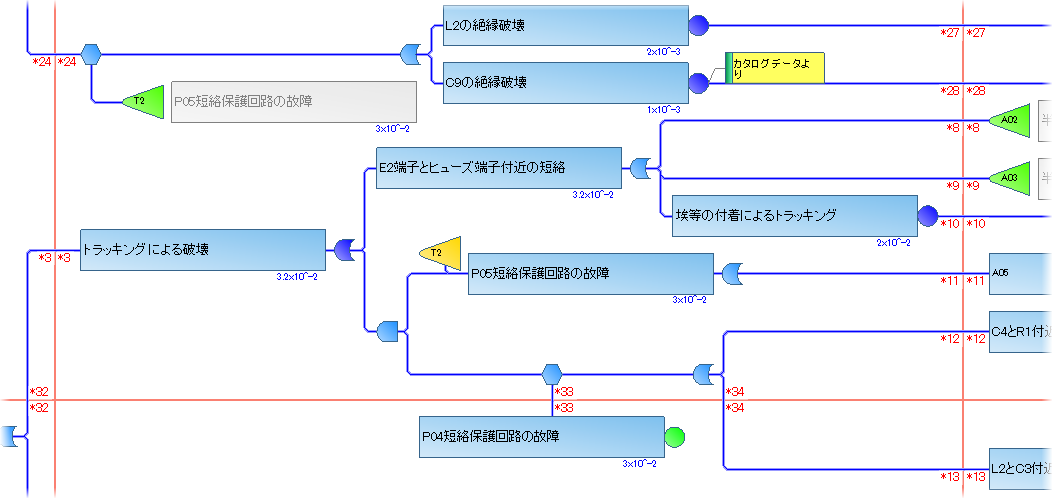

高度なレイアウトアルゴリズムで高速描画

ノードの移動や追加でツリーが変更されると直ちにレイアウトを再計算。最適な形状に配置します。
数千のノードを入力しても、さくさくと操作することができます。


FTAStudio

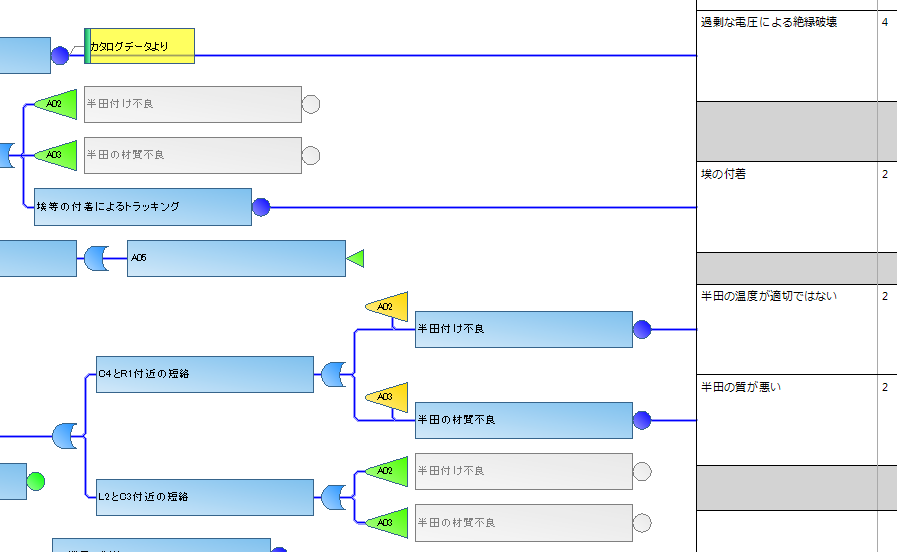

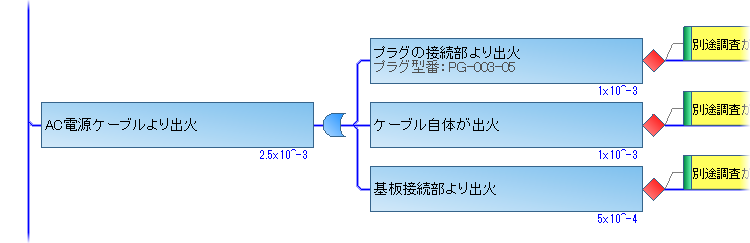

縦・横向き、JIS・シンプルスタイルが選択可能

故障木は縦向き・横向き、JISスタイル・シンプルスタイルが表示可能。ボタンクリックで即座に切り替わります。


FTAStudio

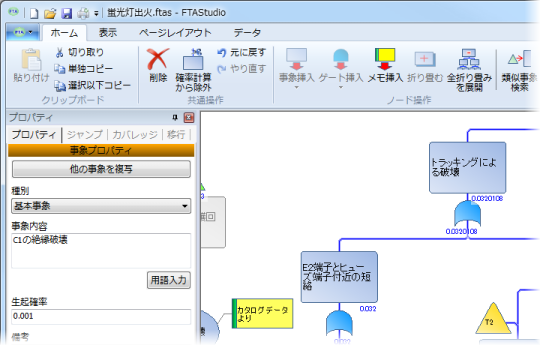

事象の追加は1クリック

ノードに表示されるボタンをクリックするだけで事象が追加されます。


FTAStudio

確率を自動計算

最小カットセットに基づいて、全てのノードの確率を自動計算します。


FTAStudio

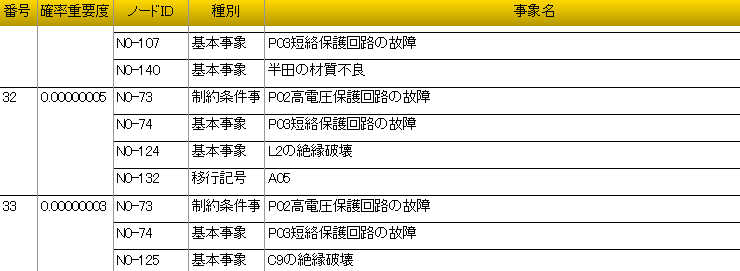

最小カットセット

最小カットセットを計算して表形式にまとめます。


FTAStudio

強力な印刷機能

印刷時はページ境界を避けてノードを配置。接続線には対応番号が自動的に付加されます。


FTAStudio

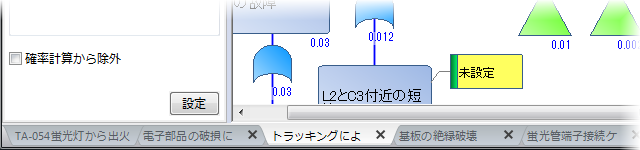

マルチビュー

トップ事象だけでなく、任意の中間事象を頂点とする故障木を作成することができます。


FTAStudio

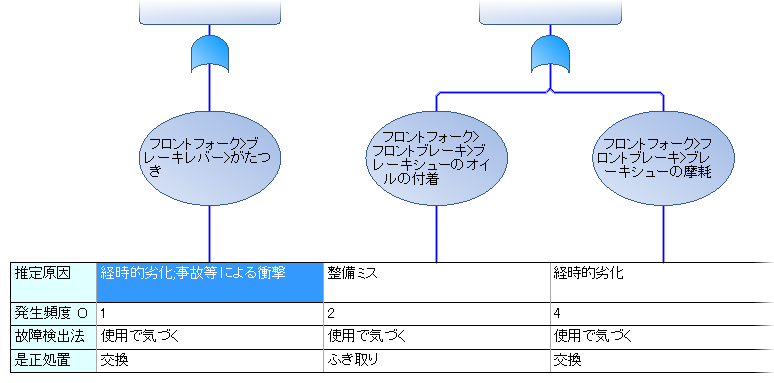

事象表

基本事象、非展開事象、通常事象の下に、事象の詳細な情報を表形式で表示できます。表の項目は自由に変更可能、内容をFMEA表と連携させることもできます。


FTAStudio

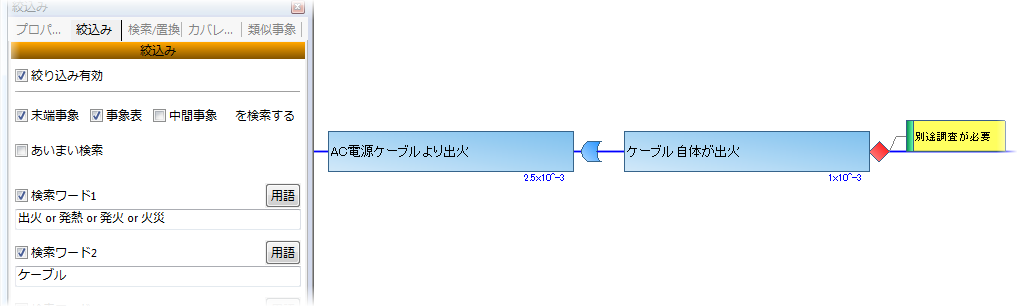

故障木の絞込み

故障木を指定したキーワードに関連する事象に絞り込むことができます。発生した事象をキーワードとして指定することで、診断中の故障に特化した故障木を動的に作成することができます。


FTAStudio

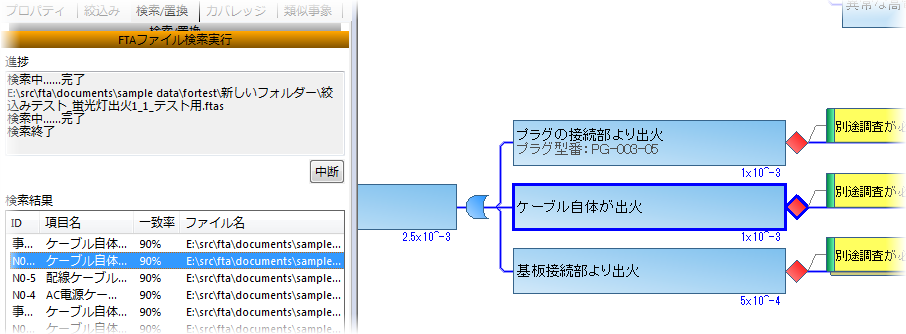

他の故障木を検索

別の文書ファイルとして保存されている故障木を、一括して検索することができます。過去に作成したFTAStudioの故障木を検索し、類似する事象を参考にすることで故障木の作成を助けます。


FTAStudio

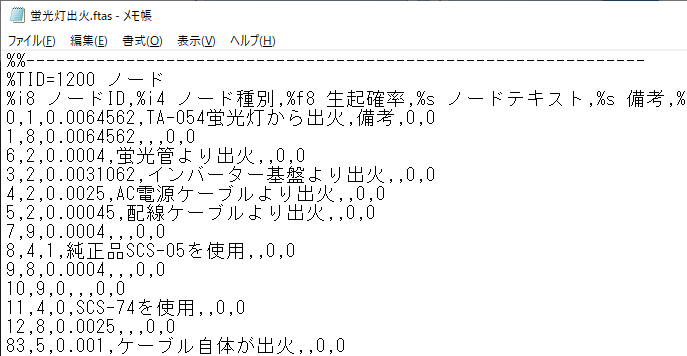

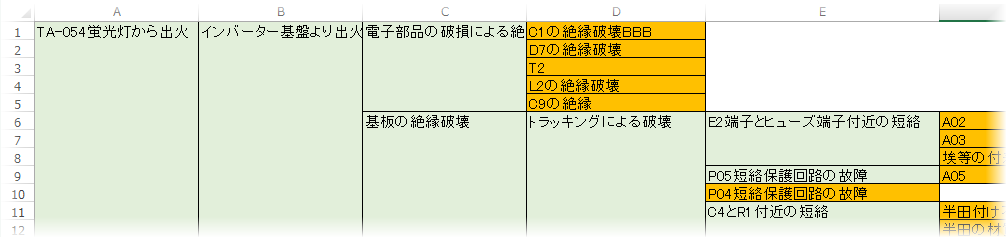

CSVファイルとの相互変換

FTAStudioの文書ファイルは他形式にも変換しやすいCSV形式です。
故障木を横向きのツリーを模したCSVの表として出力することができます。またそのCSVを入力することができます。CSVは、Excel等の表計算ソフトで取り込むことで表形式の簡易的なFTAに変換できます。


FMEAツールの主な機能


FTAStudio

FMEA表のフォーマットを自由に設定可能

FMEA表の列は自由に定義可能。お客様独自のFMEAに対応します。


FTAStudio

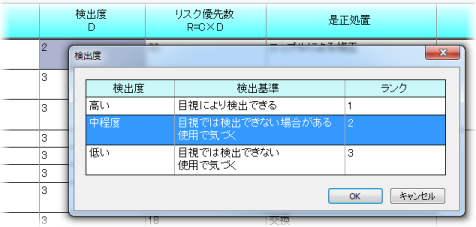

FMEA表の入力支援機能

入力済みの文章をオートコンプリート。定義表から選択して入力することも可能です。


FTAStudio

マトリクスによる自動入力

FMEA表の列にマトリクスを定義することで、異なる2つの列の値からマトリクスを検索し、結果を自動入力することができます。


FTAStudio

作成済みのFMEA表から引用検索

作成済みのFMEA表を全て検索して類似の事象をピックアップ。故障モードの入力忘れを防ぎます。


FTAStudio

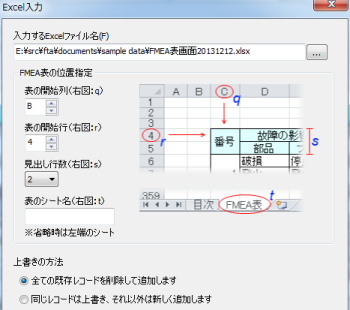

Excel連携

Excelで作成したFMEA表を元に新規作成。作成途中のFMEA表とExcel表の間でのデータ入出力も可能です。


FTAStudio

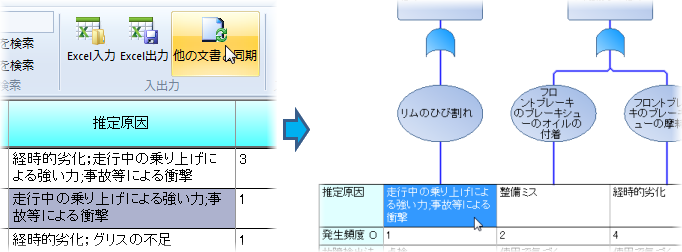

FMEAとFTAのデータ連携

FMEA表とFT図を連携させ、相互にデータの変更を反映させることができます。


FTAStudio

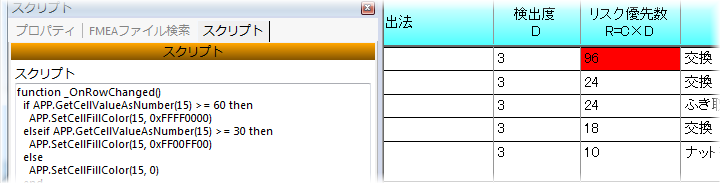

スクリプトの設定

スクリプトを設定することができます。項目の値が閾値を超えるとセルを塗りつぶす、といった処理ができるようになります。


製品紹介ビデオ


FTAツールのその他の主要機能

  • FMEA表から故障木自動作成
  • 事象表からリンク先FMEA表へジャンプ
  • CSV入出力
  • 画像ファイル出力
  • Excelレポート出力
  • 用語の辞書管理
  • 事象ツリーの折畳み
  • メモ入力
  • 文書ファイルリンク
  • 他文書の事象複写
  • 事象,ゲートの種別変更
  • 事象,ゲートの移動,削除
  • 類似事象の自動検索
  • 移行先設定
  • Redo/Undo
  • カバレッジ計算
  • 事象一覧表
  • 診断項目一覧表
  • テキスト検索/置換
  • 移行先検索
  • 事象,ゲートの着色
  • 文書ファイルの復元

FMEAツールのその他の主要機能

  • 行の追加、削除、編集、移動等
  • 列ごとのデータのソート
  • リンク先FT図事象表へジャンプ
  • FMEA表の見出しグループ化
  • FMEA表の列ごとの型定義
  • FMEA表のセルの着色
  • FMEA表の行のグループ化
  • 入力支援ダイアログの定義
  • Redo/Undo
  • テキスト検索
  • 文書ファイルの復元

FTAStudioの動作環境

OS
  • Windows 10(32ビット/64ビット)
  • Windows 8.1(32ビット/64ビット)
  • Windows 7(32ビット/64ビット)

ソフトウェア
  • Excel(2007以降)

価格

通常版 1ライセンス+365日間の無料保守 46,000円(税抜)
USBキー版 1ライセンス+365日間の無料保守 55,000円(税抜)
ボリュームライセンス お問い合わせください。
ネットワークライセンス お問い合わせください。


無料保守終了後の365日間の追加保守 12,000円(税抜)


※保守期間中はいつでも最新版をダウンロードできます


FTAStudioのカスタム開発例

データベース接続、ネットワーク連携
既存データベースとの連携
ISO対応
その他のカスタム開発についてもご相談ください


お問い合わせ

FTAStudioは日本電計株式会社の計測器ワールドよりご購入いただけます。
